Фазовый портрет маятника

Не для всех систем можно получить красивую формулу решения. Но часто можно посчитать фазовую диаграмму.

Фазовая диаграмма маятника — это график, где горизонтальная ось показывает отклонение (x), а вертикальная — скорость (v). Каждая точка на нём соответствует состоянию маятника в конкретный момент. То есть "когда маятник в этой точке, его скорость такая-то". Хороший способ узнать что-то о системе!

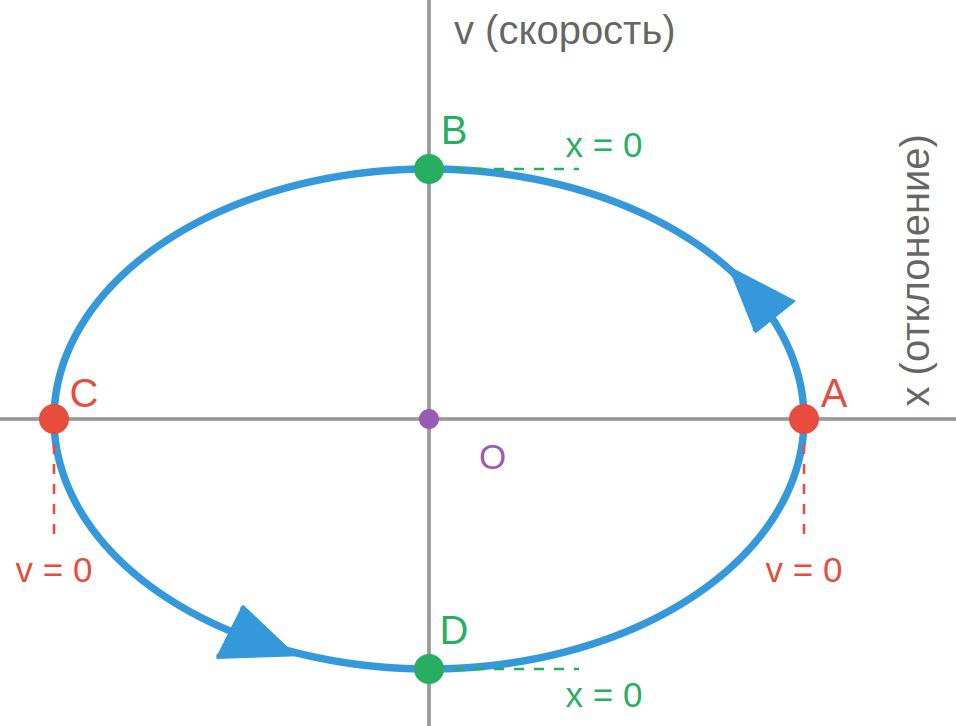

Эллипс на диаграмме — это траектория, которая отражает движение маятника в реальности:

Точка A: Крайнее правое положение маятника. Вспомните ощущение на качелях в верхней точке — на мгновение вы как будто зависаете в невесомости. Скорость равна нулю (v = 0), отклонение максимальное.

Точка B: Маятник проходит через центральное положение слева направо. Именно здесь скорость максимальная (отрицательная), хотя отклонение нулевое. Как на качелях — в нижней точке вы движетесь быстрее всего.

Точка C: Крайнее левое положение. Снова мгновение "невесомости", скорость равна нулю.

Точка D: Прохождение через центр справа налево. Максимальная скорость (положительная), нулевое отклонение.

Эллипс замкнут и без трения маятник будет колебаться вечно, повторяя цикл A → B → C → D → A. Такой портрет показывает всю динамику системы без единого уравнения!

В реальности, из-за потерь энергии (в основном на трение), эллипс превращается в спираль, сжимающуюся к центру — маятник постепенно замедляется и останавливается. Как на качелях, когда перестаёшь их раскачивать и накачивать энергией в систему

Фазовые портреты — это "отпечатки пальцев" динамических систем. Они позволяют понять поведение системы и предсказать, что произойдет при различных начальных условиях.
